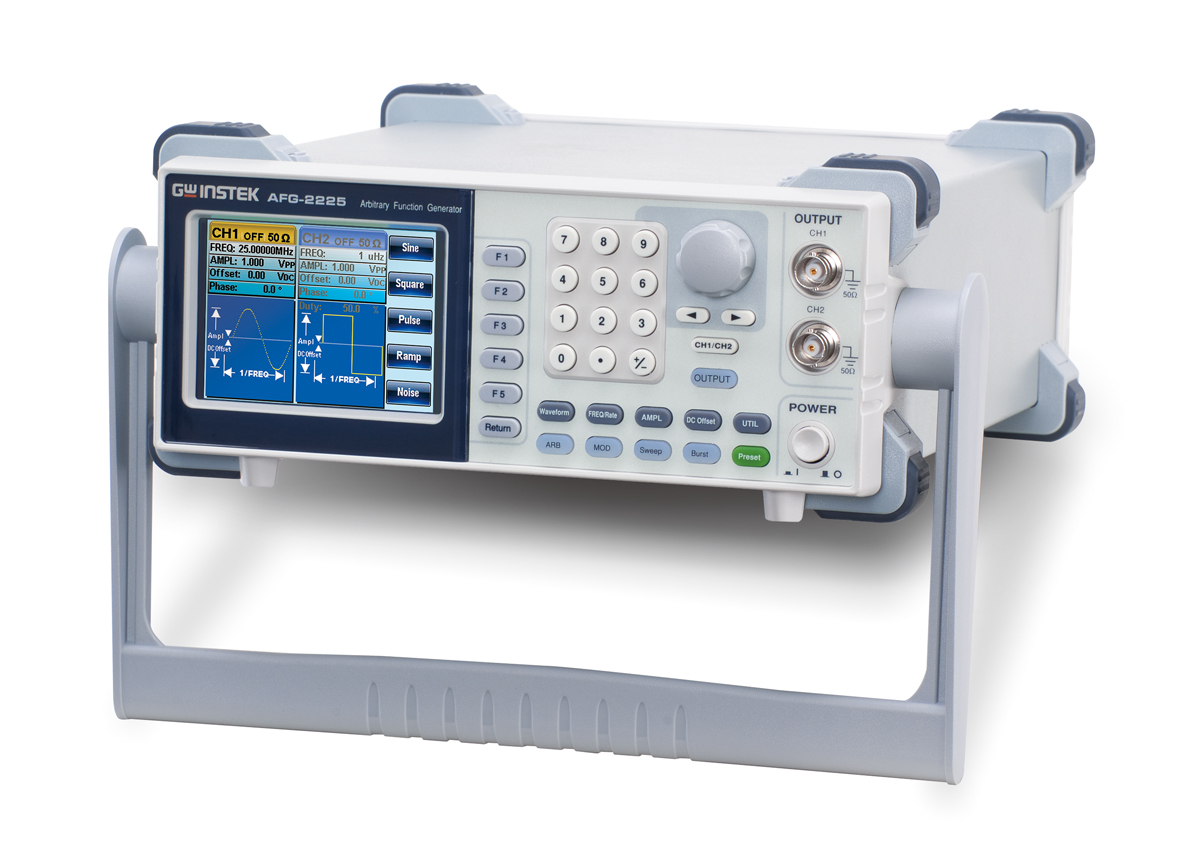

El AFG-2225 es un generador de funciones arbitrarias de dos canal de nivel básico, que proporciona características superiores en su clase. Ambos canales están equipados con las mismas características para adaptarse a aplicaciones de doble señal, como la señalización diferencial o IQ. El excelente valor de costo-rendimiento convierte al AFG-2225 en un instrumento práctico para acelerar el proceso de desarrollo.
Las principales características de ambos canales incluyen una amplitud de salida de 10 Vpp; Ancho de banda de frecuencia de 25MHz con resolución de 1uHz; formas de onda incorporadas de seno, cuadrado, rampa (triángulo) y ruido. En cuanto al ciclo de trabajo ajustable del 1% ~ 99% de la forma de onda cuadrada, se puede utilizar como fuentes de señal de pulso. Para la forma de onda arbitraria, el usuario puede editar las 66 formas de onda integradas o crear una completamente nueva.
Además, el AFG-2225 incluye funciones de modulación AM / FM / PM / FSK / SUM, barrido, ráfaga y contador de frecuencia, que se pueden aplicar a varios campos de comunicación. Además de la interfaz de usuario intuitiva y amigable, la pantalla LCD en color de 3,5 pulgadas muestra la información de funcionamiento completa, incluida la forma de onda real presentada en la salida. Las interfaces de dispositivo y host USB están equipadas para vincular el AFG-2225 con otros dispositivos, lo que proporciona la flexibilidad de generación de formas de onda para usos más prácticos.
Con el enlace a los osciloscopios de almacenamiento digital (DSO) de la serie GW Instek GDS, las formas de onda de interés se pueden capturar y reconstruir. El usuario también puede usar el software de PC de forma de onda arbitraria para editar la forma de onda y luego enviarla directamente a AFG-2225, o guardar la forma de onda en una unidad flash y luego transferirla a AFG-2225.
Características
Marca: GW Instek
Modelo: AFG-2225
