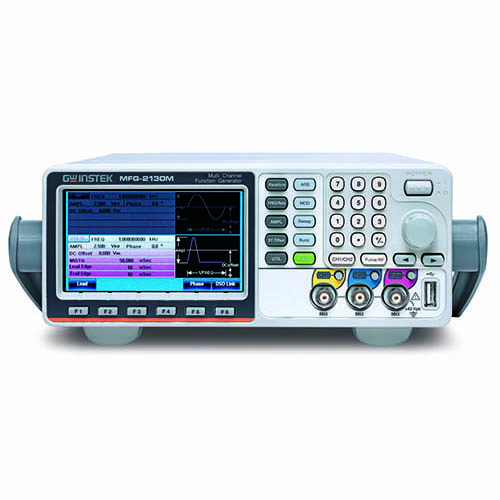

Generador de funciones arbitrarias de un solo canal de 30 MHz con generador de pulsos
La serie MFG-2000, que tiene hasta 5 canales de salida simultáneos (MFG-2260MFA / MFG-2260MRA), incluido el generador de funciones arbitrarias de canal dual de rendimiento equivalente CH1 y CH2 con un máximo de 60MHz para ambos canales; Generador de señales de RF, un AFG estándar, que produce la onda sinusoidal máxima de 320 MHz y varias señales de RF de modulación; generador de pulsos, cuya frecuencia alcanza los 25MHz; amplificador de potencia, que es ideal para el rango de audio. Los cinco canales de funcionalidad diferentes mencionados anteriormente están asignados por separado o totalmente en 10 modelos, que se extienden desde el AFG básico de un solo canal con modelos de generador de impulsos hasta los modelos de cinco canales para satisfacer diversas aplicaciones educativas e industriales.
El canal AFG de la serie MFG-2000 emite seno, cuadrado y triángulo, etc. La serie presenta características de forma de onda arbitraria de salida punto por punto real de frecuencia de muestreo de 200 MHz, frecuencia de repetición de forma de onda de 100 MHz, resolución de 14 bits y 16k profundidad de la memoria de puntos. Algunos modelos proporcionan varios métodos de modulación como AM / FM / PM / FSK / PWM, barrido, ráfaga, disparador, contador de frecuencia de 150 MHz. Los modelos sincronizados de dos canales proporcionan funciones correlacionadas, que incluyen sincronización, retardo, suma y acoplamiento.
El generador de señal de RF, una fuente de señal AFG completa (incluido ARB), presenta varias modulaciones, barrido y modulaciones digitales como ASK y PSK y su frecuencia de onda sinusoidal es de hasta 320MHz. Todos los modelos cuentan con un generador de pulsos de función completa con 25 MHz y su ancho de pulso, tiempo de borde de subida y tiempo de borde de bajada son ajustables y pueden aplicarse como señales de disparo.
Se puede aplicar un amplificador de potencia de entrada / salida independiente con un ancho de banda de 20 W, 10 dB, CC-100 KHz y una distorsión inferior al 0,1% a la aplicación de audio.
Características
Marca: GW Instek
Modelo: MFG-2130M
